Преимущества винтовых компрессоров

см.также:

Статьи по компрессорам и оборудованию для подготовки сжатого воздуха

Воздухосборники 0,1-10,0 м3 (давление от 8 до 40 атм)

воздушный компрессорКомпрессоры BOGE: особенности и преимущества

Высокая надежность, безупречное качество сборки, передовые технологии, эргономичность и экономичность компрессоров BOGE уже в течении многих десятелетий известны во всем мире. Для наглядной демонстрации преимуществ компрессоров BOGE мы предлагаем Вам ознакомиться с приведенными ниже материалами.

10 аргументов в пользу промышленных винтовых компрессоров BOGE
Особенности винтовых компрессоров BOGE
Общее сравнение компрессора BOGE с компрессором т.н. "демпингового" типа
см.также Процесс циркуляции масла и возудха в компрессорах BOGE серии S
см.также BOGE - компрессорная ступень

10 аргументов в пользу промышленных винтовых компрессоров BOGE

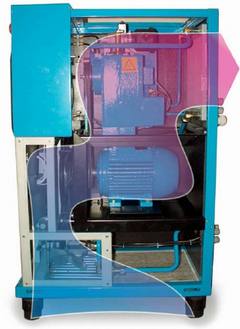

компрессор Логичная компоновка, легкий доступ
Четко структурированная конструкция, легкий доступ ко всем частям. Все винтовые компрессоры BOGE имеют одинаковую хорошо продуманную структуру с разделением на три явно выраженные секции:
• секция электрооборудования/привода
• компрессорная секция
• независимая секция охлаждения
Ко всем компонентам обеспечивается беспрепятственный доступ. Любые работы по обслуживанию могут выполняться в кратчайшее время, достаточно доступа только с одной стороны. Как следствие, стоимость обслуживания сводится к минимуму.

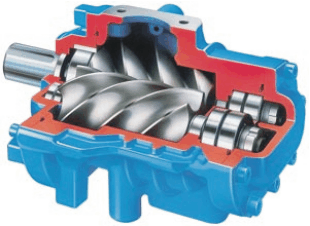

компрессор Компрессорная ступень BOGE
Благодаря использованию наилучших материалов и прецизионного станочного оборудования BOGE предлагает оптимальные компрессорные ступени в каждом диапазоне производительности. Прямое соединение компрессорной ступени с резервуаром сжатого воздуха и масла исключает использование каких-либо шлангов
Результатом являются исключительная эксплуатационная надежность при максимальной производительности, отсутствие утечек. Более того, практически отсутствуют потери давления.
компрессор Запатентованная система привода GM. Патент № 44 13 422
Во всех винтовых компрессорах BOGE с клиноременным приводом постоянство натяжения ремня при любых режимах работы поддерживается благодаря запатентованной системе привода GM, которая автоматически компенсирует различия в весе двигателей, их пусковых и рабочих моментов
Кожух защищает ремень от попадания грязи. Эксплуатация без обслуживания, проскальзывание ремня практически исключено, регулировка натяжения ремня не требуется, риск загрязнения ремня минимален. Расчетный срок службы ремней составляет 25000 часов.

компрессор Новаторская система отделения масла
Краеугольным камнем системы отделения масла BOGE является горизонтальный резервуар сжатого воздуха и масла с прямым фланцевым присоединением к компрессорной ступени и внешним циклонным маслоотделителем. Эта концепция обеспечивает эффективное отделение масла практически без потерь давления
Отделение масла без потерь давления, гарантирующее очень низкое остаточное содержание масла в любом режиме работы (1-3 мг/м?). Кассета циклонного маслоотделителя, которая служит намного дольше и замена которой стоит намного меньше, чем в обычных конструкциях. Плюс экономия на подготовке сжатого воздуха за счет его более высокого качества.

компрессор Необслуживаемый многофункциональный регулятор всасывания
Оригинальная разработка компании BOGE Kompressoren: герметичный регулятор всасывания. Многофункциональный регулятор всасывания сокращает на 80% количество шлангов и соединений, гарантирует экономичный, без нагрузки запуск компрессора. Как устройство безопасности регулятор автоматически закрывается при любых проблемах
Регулятор всасывания открывает (работа с нагрузкой) или закрывает (холостой ход или остановка) линию всасывания в зависимости от рабочего состояния компрессора. Герметичное закрытие линии всасывания гарантирует, что исключается выброс паров масла и компрессор остается чистым в течение многих лет.

компрессор Электронная система управления BOGE ARS
Компрессоры BOGE оснащаются микропроцессорной системой управления, которая динамически адаптируется к условиям эксплуатации и тенденциям изменения потребления сжатого воздуха. При этом предпочтение отдается экономичному повторнократковременному режиму работы с учетом допустимого количества стартов двигателя
Система управления BOGE ARS автоматически выбирает наиболее экономичное рабочее состояние для двигателя, снижая до минимума стоимость работы на холостом ходу при одновременном продлении срока службы вашего винтового компрессора. Система управления совместима с внешними системами управления масштаба здания или предприятия.

компрессор Звукоизоляция
Все панели компрессора покрыты моющимся звукоизолирующим материалом. Уровень звукового давления можно далее снизить с помощью дополнительных звукопоглощающих кожухов. Компрессорный комплект установлен на собственном основании с демпфированием вибраций, которое в свою очередь крепится к основанию компрессора на резиновых опорах
Благодаря комбинированному действию эти приспособления устраняют практически весь генерируемый шум. Все винтовые компрессоры BOGE могут устанавливаться в рабочих помещениях. Установка не требует специальных фундаментов.

компрессор Регулирование объема приточного воздуха
Все винтовые компрессоры BOGE рассчитаны на регулирование объема приточного воздуха в случае необходимости.
Vrms — эффективная объемная производительность всей системы
NА — электрическая потребляемая мощность всей системы
Если объем ресивера невелик, либо потребление сжатого воздуха колеблется, регулирование объема приточного воздуха автоматически подстраивает производительность компрессора к текущему потреблению, экономя энергию за счет устранения холостого хода, через контроллер системы управления ARS.

компрессор Герметичное основание в соответствии с требованиями экологии
Экологическая безопасность и соответствие постоянно ужесточающемуся экологическому законодательству. Попадание на пол или в сточные воды каких-либо жидкостей или масла в случае утечки исключено
Основание представляет собой герметичный сварной поддон.

компрессор Установка в рабочем помещении
Резиновые опоры, основание компрессорной секции с демпфированием вибраций, звукоизолирующие и звукопоглощающие покрытия и дополнительные звукогасящие акустические обтекатели, расположенные в воздуховоде всасывания, обеспечивают тихий рабочий звук, мало изменяющийся при колебаниях нагрузки.
Возможность установки в рабочем помещении с усилением звукоизоляции в случае необходимости.


Общее сравнение компрессора BOGE с компрессором т.н. "демпингового" типа

Компанией BOGE были проведены сравнения компрессоров BOGE с продукцией некоторых других производителей, результаты которых мы представляем Вашему вниманию.
Для сравнения был взят компрессор BOGE модели C 5 (с клиноременным приводом), модели CL 5 (с прямым приводом) и аналогичный по мощности компрессор одной из широко представленных в России марок. Нетрудно заметить, что сравниваемый компрессор-аналог имеет множество недостатков, как принципиально конструктивных, так и проявившихся из-за низкого качества сборки. При выборе компрессора мы рекомендуем Вам обратить внимание на выявленные нами недостатки рассматриваемого образца, т.к. перечисленными ниже, а также многими другими, недостатками страдает, к сожалению, большая часть "демпинговых" компрессоров.
"Демпинговый" компрессор
Компрессор BOGE

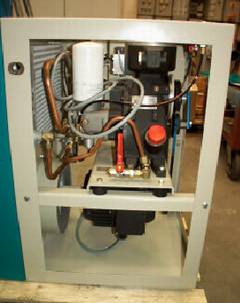

1.Компоненты компрессора
компрессор-аналог
Счетчик часов наработки
Механический счетчик часов наработки, подсчитывающий только общее время наработки. Отсутствует какой-либо контроль эффективности работы компрессора в зависимости от времени холостого хода и соотвествующей стоимости энергии и периодического сервисного обслуживания.
компрессор
Счетчик часов наработки BOGE
Электронный счетчик, встроенный в систему управления, подсчитывающий как общее время наработки, так и время работы в режиме холостого хода. В случае значительного времени холостого хода, пользователь может принять решение об установке воздушного ресивера большего размера или изменить настройки включения/выключения, добившись тем самым большей экономической эффективности работы компрессора. Кроме того, счетчик работает в режиме обратного отсчета, позволяя определять интервалы до следующего сервисного обслуживания.
Реле давления
Для установки давления включения/выключения используется механическое реле давления. Этот способ является достаточно утомительным, так как нужные параметры могут быть определены только путем повторных попыток (настройка реле давления - включение компрессора - проверка давления - выключение компрессора и т.д.)
Датчик давления BOGE
Для настройки давлений используется клавиатурный ввод в сочетании с электронным датчиком давления, что обеспечивает точную и быструю установку давления без перезапусков. Обеспечивается цифровое отображения давлений и ислкючаются ошибки при настройке.
Медные трубопроводы
Для нагретого масла используются медные трубки, от чего BOGE отказалась еще в начале 80-х годов. Медь является достаточно мягким металлом, поэтому неизбежно быстрое возникновение утечек масла, в некоторых случаях даже после транспортировки компрессора.
Маслопроводы BOGE
В течении многих лет BOGE успешно использует в своих компрессорах прецизионные стальные трубки с гидравлическими резьбовыми соединениями.
Приводные ремни
Возможна замена приводных ремней только на приводные ремни от производителя.
Приводные ремни BOGE
Используются стандартизованные приводные ремни.

Вентилятор охлаждения двигателя

Крыльчатка вентилятора вращается внутри кожуха, выложенного звукопоглощающим материалом. Низкое качество исполнения приводит к тому, что при вращении крыльчатка задевает за стенки кожуха.
компрессор
Вентилятор охлаждения BOGE
Крыльчатка располагается непосредственно на валу двигателя, при этом исключен контакт с какими бы то ни было компонентами компрессора.
Элемент фильтра всасывания
Заявленная производителем фильтрационная способность 10 мкм абсолютно недостаточна для предотвращения попадания в компрессор даже крупных частиц пыли.
Фильтроэлемент BOGE
Фильтрующий элемент с фильтрационной способностью 3 мкм эффективно предотвращает попадание в компрессор промышленной пыли, загрязняющей компрессорное масло и приводящей к быстрому износу его компонентов.
Подключение отводного рукава
Свободное давление вентилятора охлаждения воздуха/масла составляет 10 Па, чего достаточно для подключения отводного рукава длиной не более 1 м.
Подключение отводного рукава BOGE
Свободное давление вентилятора составляет 30-50 Па, таким образом, возможно подключение рукава длиной 3-5 м.
Звукоизолирующий материал
Отсутствие маслоотталкивающего слоя в сочетании с некачественно исполненным прикреплением материала к панелям корпуса приводит к следующему: компрессорное масло, утекающее через вышеупомянутые медные трубопроводы, пропитывает звукоизолирующий материал, после чего он самопроизвольно отделяется от корпуса компрессора.
Звукоизоляция BOGE
Благодаря качественному фильтру всасывания и использованию прямого привода компрессор серии CL работает настолько малошумно, что в использовании специальных шумоизолирующих кожухов нет необходимости. В компрессоре серии C используется качественно закрепленный звукоизолирующий материал с маслоотталкивающим покрытием, служащим дополнительным фактором безопасности, т.к. утечки масла отсутствуют.
2.Приводной электродвигатель

Система натяжения ремней
Натяжение ремней производится с помощью установленного в системе ролика натяжения. Заявляемый производителем увеличенный срок службы ремней не выглядит особым преимуществом в свете того, что срок службы подшипника системы натяжения заявляется производителем всего как 1 000 ч.
компрессор
Система BOGE GM

Используемая в компрессорах серии C, а также S, разработанная и запатентованная BOGE система оптимального натяжения ремней успешно функционирует в тысячах компрессоров BOGE. В компрессорах серии CL и SL, использующих прямой привод, необходимость в такой системе отсутсвует.
Защита электродвигателя
При избыточном потреблении тока производится проверка электродвигателя на перегрев. К этому моменту электродвигатель уже может быть поврежден.
Термистор BOGE
Все электродвигатели, устанавливаемые в компрессорах BOGE, снабжены установленным непосредственно на индукционной катушке термистором. При перегрузке температура катушки увеличивается, что вызывает немедленное реагирование системы управления. Электродвигатель отключается до того, как могут возникнуть повреждения.
3.Система управления/мониторинга

Управление
Рассматриваемый образец снабжен лишь простым таймерным контролем режимов работы
компрессор
Система управления BOGE ARS

В компрессорах серий C и CL, как и в других винтовых компрессорах BOGE, используется электронная саморегулирующаяся система управления. При выборе режимов работы контроллер принимает во внимание такие факторы, как предидущая потребность в сжатом воздухе, а также максимально допустимое для каждой мощности электродвигателя количество перезапусков в единицу времени.
Звезда-треугольник только с 5.5 кВт
Не снабженные системой ступенчатого пуска "звезда-треугольник" компрессоры мощностью до 4 кВт запускаются примерно с 8-кратной нагрузкой, что способны обеспечить не все электросети. Кроме того, увеличивается износ электродвигателя.
Электросистема BOGE
Все винтовые компрессоры BOGE с электродвигателем мощностью от 2.2 кВт снабжаются переключателем "звезда-треугольник". При этом стартовые токи превышают номинальные не более чем в 2-3 раза.
Электрошкаф
По правилам Европейского союза, при использовании счетчиков времени, соленоидных клапанов, прессостатов, а также при мощности оборудования более 2 кВт, электрошкаф должен содержать обределенный набор компонентов, чтобы соответствовать стандарту EN 60204. Рассматриваемый образец не соответствует стандарту EN 60204 и, поэтому, даже не может продаваться ни в одной из стран Евросоюза.
Электрошкаф BOGE
Полностью соответствует стандарту EN 60204.
Электропроводка
Электропроводка выполнена с грубейшими нарушениями правил. Проводка на клеммной колодке отсутствует. Электрокомпоненты присоединены напрямую.
Электропроводка BOGE
Проводка аккуратно выполнена через клеммную колодку.
Мультикомпрессорные системы
Возможность подключения к мультикомпрессорным системам отсутствует.
Система BOGE MCS
Все винтовые компрессоры BOGE могут быть подключены к системе управления BOGE MCS, а также и к другим системам.
4.Установка и эксплуатация

Установка
Рассматриваемый образец снабжен четырьмя съемными дверцами, но при этом установка возможна только при размещении компрессора задней стороной к стене. Для проведения обслуживания приходится снимать более одной дверцы.
компрессор
Установка компрессора BOGE

У компрессоров серии CL какие-либо дверцы отсутствуют, доступ ко всем компонентам максимально легок. Обслуживание компрессора серии C производится только с одной стороны. Для доступа к нуждающимся в обслуживании компонентам как компрессора серии CL, так и С нет необходимости в демонтаже каких-либо других компонентов.
Уровень звукового давления
У компрессоров рассматриваемой серии мощностью 3-9 кВт производителем заявлен уровень звукового давления 59-63 дБ(А), однако при этом не указан метод произведения замеров. Следует отметить, что при замере уровня шума на растоянии 1 и 5 метров результаты обычно бывают абсолютно разными.
Уровень шума у BOGE
Уровень звукового давления компрессоров серий CL и С составляет, в зависимости от комплектации, 63 или 67 дБ(А). Замеры производятся в соответствии со стандартом CAGI PNEUROP на расстоянии 1 м.
Замена масла каждые 2000 ч
Используется обычное минеральное масло, замену которого, как правило, требуется производить через каждые 2000 часов наработки компрессора.
Масло BOGE
Использование масла BOGE Syprem 8000 увеличивает интервалы между заменой масла до 9000 ч.
5. Производительность
Скорость вращения роторов
Скорость вращения главного ротора винтовой пары составляет: заявленная производителем максимально допустимая 8500 об/мин; замеренная 3182 об/мин. Высокая скорость вращения главного ротора приводит к чрезмерным нагрузкам на подшипники, кроме того, она является и достоверным доказательством небольшого диаметра главного ротора. Исходя из максимально допустимых значений скорости вращения, существует высокая вероятность возникновения неисправностей приводной системы.
Скорость вращения роторов BOGE
Скорость вращения главного ротора модели C5 составляет от 1570 до 2370 об/мин, а модели CL5 - 2920 об/мин. Действительный срок службы подшипников составляет от 30000 до 50000 часов наработки.
Замер производительности
Производителем не указан способ, использовавшийся при замере производительности компрессора, как нет ссылок и на условия произведения замеров - давление, температуру, относительную влажность.
Замер производительности BOGE
Все замеры производительности производятся в соответствии со стандартом ISO 1217 на выходе из компрессора, при максимальном рабочем давлении, при приведении воздуха к нормальным условиям всасывания при 20 °C и относительной влажности 0%.
Производительность
Рассматриваемый образец, в соответствии с каталогом производителя, имеет производительность 460 л/мин при рабочем давлении 10 бар (изб.)
Производительность BOGE
Производительность компрессоров C 5 и CL 5 составляет 482 л/мин при давлении 10 бар (изб.)
Реальная производительность
При проведении испытаний в соответствии со стандартом ISO 1217 часть C производительность рассматриваемого образца при давлении 10 бар составила 395 л/мин. Таким образом, отклонение от заявленной производительности составляет 14%, при том, что максимально допустимое отклонение по ISO 1217 составляет ±7%. В случае, когда в документации производителя не указан метод произведения замеров производительности, все заявляемые цифры следует рассматривать как указанные произвольно.
Реальная производительность BOGE
Производительность компрессоров C 5 и CL 5, измеренная в соответствии со стандартом ISO 1217 часть C, составляет 482 л/мин при давлении 10 бар (изб.), точно соответствуя заявленной.
