Адсорбция при переменном давлении (короткоцикловой адсорбер)
Основные принципы технологии

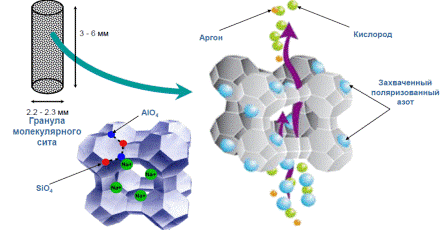

Принцип адсорбции молекулярного сита
(цеолитов)
В основе технологии лежит принцип
адсорбции.
Частицы притягиваются к поверхности
адсорбента.
Молекулы азота «прилипают» к цеолиту.
Молекулы кислорода «прилипают» к
активированному углю.
После насыщения адсорбента
начинается обратный процесс.
Поступающий воздух направляется во
второй адсорбер.
В первом адсорбере запускается
процесс регенерации.
С помощью датчика кислорода
осуществляется мониторинг процессов.

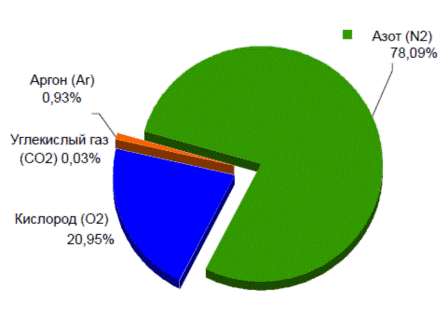

Состав и характеристики воздуха
Характеристики воздуха:
Содержание O2 в окружающем
воздухе - 21%
Содержание O2 в окружающем
воздухе - 21%
Не имеет вкуса
Не имеет запаха
Невидим
Очень сухой
(точка росы от -40 до -70 oС)
Степень чистоты
100% O2 |
1.000.000 мг/дм3 O2
|
O % N2 |
|
|---|---|---|---|
10% O2 |
100.000 мг/дм3 O2
|
90 % |
|
1% O2 |
10.000 мг/дм3 O2
|
99 % |
|
0,5% O2 |
5.000 мг/дм3 O2
|
99,5 % |
2.5
|
0,1% O2 |
1.000 мг/дм3 O2
|
99,9 % |
3.0
|
0,05% O2 |
500 мг/дм3 O2
|
99,95 % |
3.5
|
0,01% O2 |
100 мг/дм3 O2
|
99,99 % |
4.0
|
0,001% O2 |
10 мг/дм3 O2
|
99,999 % |
5.0
|
Качество поступающего в азотный генератор воздуха:
Максимальное давление на входе: 7.5 атм
Максимальный размер частиц: 5 мкм
Максимальная точка росы: +3°C
Максимальная концентрация частиц: < 5 мг/дм3
Минимальная температура
окружающей среды: + 5°C
Максимальная температура
окружающей среды: + 45°C
Класс 1: 4: 1 в соответствии с ISO 8573-1
(плюс адсорбер с активированным углем)

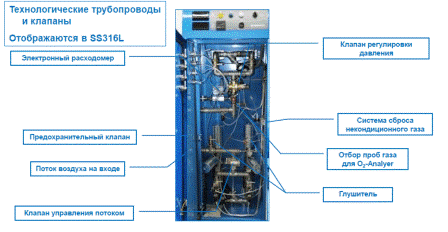

Дизайн и особенности
Стандартная комплектация кислородного генератора:
Резервуар (резервуары) с адсорбентом
Пневматические клапаны
Внутренние трубопроводы и фитинги
Выхлопные глушители
Измерительные приборы
Контроллер C400 с сенсорным экраном
Реле давления для автоматического
режима холостого хода
Циркониевый датчик содержания кислорода с дисплеем

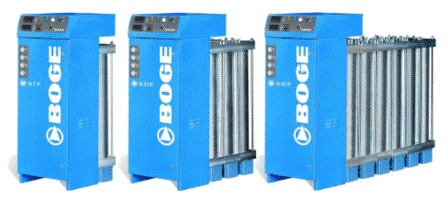

Преимущества кислородных генераторов BOGE
• Отсутствие необходимости подтверждать
соответствие резервуара короткоциклового
адсорбера требованиям TUV
• Отсутствие необходимости в специальных
инструментах
• Молекулярные сита с высоким уровнем
износостойкости
• Циркониевый датчик
• Возможность как утилизации, так и использования отводимого тепла при присоединении воздуховода
• Долговечные клапаны
• Распространенные стандарты присоединений
• Потребление энергии основным блоком на
уровне всего 0,3 кВт (230В/50Гц)
Образец применения

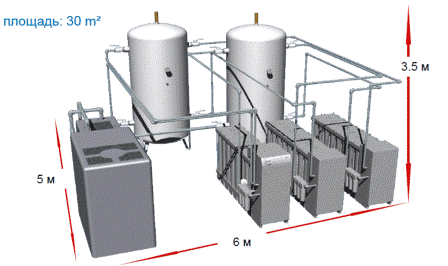

Рекомендуемая схема расположения оборудования

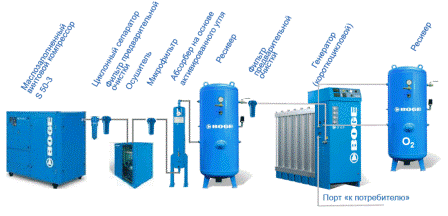

Рекомендуемая установка системы

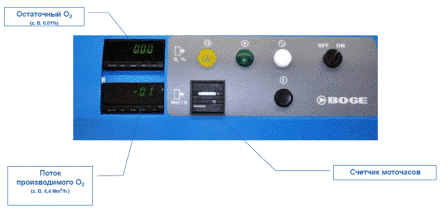

Новый графический терминал имеет
4,3 "TFT LCD цветной плоский дисплей
(64К цветов / с разрешением 480 х 272)
и поддерживает ввод с помощью
сенсорного экрана и четырех
функциональных клавиш.
Белый дисплей с LED подсветкой
подходит как для высокого, так и для
низкого освещения.
• Давление подачи воздуха
