Преимущества винтовых компрессоров

см.также:

Статьи по компрессорам и оборудованию для подготовки сжатого воздуха

Воздухосборники 0,1-10,0 м3 (давление от 8 до 40 атм)

Азотные генераторы BOGE - генераторы азота

Азотные генераторы (генераторы азота, азотные станции, генераторы для производства азота)
скачать брошюру>>


Производительность: 1,0-270,0 м3/час
Давление (на входе, max): 10 атм
Классы чистоты: 97,0-99,999 %
Масса: 210-3720 кг



Компания BOGE предлагает своим клиентам надежные и практичные генераторы азота. В наших генераторах используются только наиболее эффективные и безопасные технологии.

Генератор азота - это устройство, которое селективно поглощает кислород из поступающего воздуха методом адсорбции. Технология, которая применяется в наших генераторах, называется методом короткоцикловой безнагревной адсорбции (КБА, англ - PSA).

Азотные генераторы BOGE представляют собой гибкую модульную систему. Используется основной блок генератора с возможностью подключения до 3-х "ведомых" блоков. В каждом блоке - от 1 до 8-х модулей. Таким образом, использование BOGE комбинированных систем позволяет повысить установленный предел объемного выхода азота.

Возможные модификации: закрытая модульная конструкция.


Технические характеристики азотных генераторов

Максимальное рабочее давление (на входе, max): 10 атм


Основной блок

модель
Выход азота (Нм3/час) при различной заданной степени чистоты (степень чистоты в % к О2)
габариты
масса
блок
0.001
0.005
0.01
0.1
0.5
1
2
3
мм
кг
N 7 P
1.3
2.0
2.2
3.7
6.9
8.0
9.8
11,1
503/ 635/ 1345
210
N 14 P
2.5
4.0
4.4
7.4
13.8
16.0
19.6
22,1
503/ 635/ 1345
315
N 21 P
3.9
5.8
6.5
11.1
20.6
24.0
29.4
33,2
503/ 1095/ 1345
420
N 28 P
5.2
7.6
8.7
14.8
27.5
32.0
39.2
44,3
503/ 1320/ 1345
525
N 35 P
6.4
9.3
10.9
18.5
34.4
40.0
49.1
55,4
503/ 1550/ 1345
630
N 42 P
7.6
10.9
13.1
22.2
41.3
48.0
58.9
66,4
503/ 1780/ 1345
735
N 49 P
9.2
12.4
15.2
25.9
48.1
56.0
68.7
77,5
503/ 2010/ 1345
840
N 56 P
10.5
13.9
17.4
29.6
55.0
64.0
78.5
88,6
503/ 2240/ 1345
945
возможные опции:
• датчик содержания кислорода с дисплеем (чистота > 1% O2 / чистота от 0.1 до 1% O2 / чистота < 1% O2);
• датчик производительности с дисплеем (до 12 нм3/час (N2) / до 24 нм3/час (N2) / до 60 нм3/час (N2) / до 150 нм3/час (N2) / до 300 нм3/час (N2) );
• механический регулятор производительности;
• расходомер (общее количество);
• датчик давления на входе;
• датчик давления на выходе (N2);
• датчик температуры на входе;
• датчик температуры на выходе (N2);
• Модем - GPRS;
• EtherNet / IP - программный пакет RS Linix.


Ведомый блок

модель
Выход азота (Нм3/час) при различной заданной степени чистоты (степень чистоты в % к О2)
габариты
масса
блок
0.001
0.005
0.01
0.1
0.5
1
2
3
мм
кг
N 7 PE
1.3
2.0
2.2
3.7
6.9
8.0
9.8
11,1
503/ 635/ 1180
190
N 14 PE
2.5
4.0
4.4
7.4
13.8
16.0
19.6
22,1
503/ 635/ 1180
295
N 21 PE
3.9
5.8
6.5
11.1
20.6
24.0
29.4
33,2
503/ 1095/ 1180
400
N 28 PE
5.2
7.6
8.7
14.8
27.5
32.0
39.2
44,3
503/ 1320/ 1180
505
N 35 PE
6.4
9.3
10.9
18.5
34.4
40.0
49.1
55,4
503/ 1550/ 1180
610
N 42 PE
7.6
10.9
13.1
22.2
41.3
48.0
58.9
66,4
503/ 1780/ 1180
715
N 49 PE
9.2
12.4
15.2
25.9
48.1
56.0
68.7
77,5
503/ 2010/ 1180
820
N 56 PE
10.5
13.9
17.4
29.6
55.0
64.0
78.5
88,6
503/ 2240/ 1180
925






Адсорбция при переменном давлении (короткоцикловой адсорбер)

Основные принципы технологии

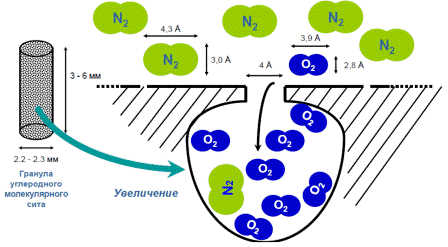

Принцип адсорбции углеродного молекулярного ситаПринцип адсорбции углеродного молекулярного сита для генерации азота

В основе технологии лежит принцип адсорбции.

Частицы притягиваются к поверхности адсорбента.

Молекулы азота "прилипают" к цеолиту.

Молекулы кислорода "прилипают" к активированному углю.

После насыщения адсорбента начинается обратный процесс.

Поступающий воздух направляется во второй адсорбер.

В первом адсорбере запускается процесс регенерации.

С помощью датчика кислорода осуществляется мониторинг процессов.

Состав и характеристики воздуха

Состав воздухаХарактеристики воздуха:

Содержание O2 в окружающем воздухе - 21%

Содержание N2 в окружающем воздухе - 78%

Не имеет вкуса

Не имеет запаха

Невидим

Очень сухой (точка росы от -40 до -70 oС)



Степень чистоты

100% O2
1.000.000 мг/дм3 O2
O % N2
10% O2
100.000 мг/дм3 O2
90 %

1% O2
10.000 мг/дм3 O2
99 %
0,5% O2
5.000 мг/дм3 O2
99,5 %
2.5
0,1% O2
1.000 мг/дм3 O2
99,9 %
3.0
0,05% O2
500 мг/дм3 O2
99,95 %
3.5
0,01% O2
100 мг/дм3 O2
99,99 %
4.0
0,001% O2
10 мг/дм3 O2
99,999 %
5.0

Качество поступающего в азотный генератор воздуха:

Газогенераторы BOGEМаксимальное давление на входе: 10,0 атм

Максимальный размер частиц: 5 мкм

Максимальная точка росы: +3°C

Максимальная концентрация частиц: < 5 мг/дм3

Минимальная температура окружающей среды: + 5°C

Максимальная температура окружающей среды: + 45°C

Класс 1: 4: 1 в соответствии с ISO 8573-1 (плюс адсорбер с активированным углем)

Дизайн и особенности

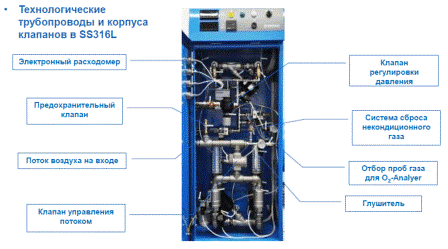

Стандартная комплектация азотного генератора:

Комплектация азотного генератора BOGEРезервуар (резервуары) с адсорбентом

Пневматические клапаны

Внутренние трубопроводы и фитинги

Выхлопные глушители

Измерительные приборы

Контроллер C400 с сенсорным экраном

Реле давления для автоматического режима холостого хода

Преимущества азотных генераторов BOGE

• Отсутствие необходимости подтверждать соответствие резервуара короткоциклового адсорбера требованиям TUV
• Отсутствие необходимости в специальных инструментах
• Молекулярные сита с высоким уровнем износостойкости
• Циркониевый датчик
• Возможность как утилизации, так и использования отводимого тепла при присоединении воздуховода
• Долговечные клапаны
• Распространенные стандарты присоединений
• Потребление энергии основным блоком на уровне всего 0,3 кВт (230В/50Гц)

Образец применения

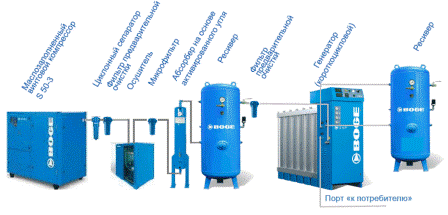

Рекомендуемая схема расположения оборудованияСхема расположения оборудования для генерации азота

























Рекомендуемая установка системы

Установка системы для генерации азота

Новый основной контроллер

контроллер генератора азота BOGEНовый графический терминал имеет 4,3 "TFT LCD цветной плоский дисплей (64К цветов / с разрешением 480 х 272) и поддерживает ввод с помощью сенсорного экрана и четырех функциональных клавиш. Белый дисплей с LED подсветкой подходит как для высокого, так и для низкого освещения.
Новый графический терминал предоставляет возможность отображать и регулировать параметры процесса в газогенераторе и получать автоматические сообщения на дисплее.

Отображаемые показатели

• Давление подачи воздуха
• Температура подачи воздуха
• Чистота азота
• Поток азота
• Суммирующий счетчик потока азота
• Точка росы азота
• Давление нагнетания азота
• Температура азота на выходе
• Отработанные часы

Преимущества собственного производства азота при помощи генераторов BOGE:

• Гибкая система, способная расширяться
• Простой модуль управления с двумя версиями программного обеспечения
• Непрерывный контроль степени чистоты продукта на выходе
• Низкие затраты на обслуживание
• Максимальная доступность, удобство сервиса
• Ультрасовременные технологии
• Распространенные стандарты присоединений
• Потребление энергии основным блоком на уровне всего 0,3 кВт (230В/50Гц)
