КОМПРЕССОРЫ BOGE: Винтовые компрессоры
серии C...L/LR/LDR/LF/LFR/LFDR
скачать
брошюру>>
Производительность: 0,24-2,28 м3/мин
Давление: 8, 10, 13 атм
Мощность: 2,2-15,0 кВт
Масса: 105-460
кг

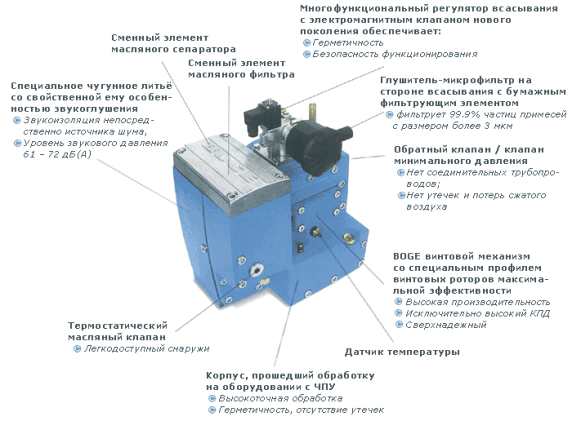

Основой компрессоров этой серии является интегрированный блок сжатия, состоящий из винтовой пары BOGE, системы сепарации масла, масляного и воздушного фильтров, регулятора всасывания, обратного и предохранительного клапанов, клапана минимального давления.
Все основные узлы компрессора смонтированы в едином блоке, при этом отсутствие трубчатых соединений обеспечивает дополнительную надежность и простоту эксплуатации и обслуживания системы. В связи с отсутствием соединительных трубопроводов между узлами практически исключены утечки.
Модуль сжатия соединен с модулем электродвигателя и системы управления путем прямого соединения. Прямой привод обеспечивает отсутствие потерь при передаче энергии от двигателя к винтовой паре, кроме того, использование прямого привода делает компрессор более простым в обслуживании.
Компрессоры серии C...L оснащаются системой управления ARS (без языкового барьера с интуитивно понятным интерфейсом) с графическим ЖК дисплеем и системой управления давлением.
Компрессор винтовой серии C...L 2,2-5,5 кВт (на раме)
Исполнение: винтовой компрессор с электронной системой управления BOGE Basic на раме
max.давление: 8, 10 атм
защита от замерзания от -10 оС
|
модель компрессора
|
max. давление
|
производит.
|
мощность
|
габариты
|
объем ресивера
|
подсоед.
|
масса
|
серия C...L |
атм
|
м 3/мин
|
кВт
|
мм |
л. |
кг |
|
C 3 L |
10 |
0,240 |
2,2 |
755/ 485/495 |
- |
G 1/2 |
105 |
|---|---|---|---|---|---|---|---|
C 4 L
|
10
13 |
0,340
0,234 |
3,0
|
755/ 485/495
|
-
|
G 1/2
|
110
|
C 5 L
|
10 |
0.545 |
4.0 |
755/ 485/495
|
-
|
G 1/2
|
125
|
C 7 L
|
10
13 |
0,728
0,525 |
5,5
|
755/ 485/495
|
-
|
G 1/2
|
130
|
шланг высокого давления 500 мм;
циклонный сепаратор на выходе сжатого воздуха.
Компрессор винтовой серии C...L 7,5-15 кВт (на раме)
Исполнение: винтовой компрессор с электронной системой управления BOGE Basic на раме
max.давление: 8, 10 атм
защита от замерзания от -10 оС
|
модель компрессора
|
max. давление
|
производит.
|
мощность
|
габариты
|
объем ресивера
|
подсоед.
|
масса
|
серия C...L |
атм
|
м 3/мин
|
кВт
|
мм |
л. |
кг |
|
C 10 L
|
8
10 |
1,10
1,06 |
7,5
|
1171/ 599 /595
|
-
|
G 3/4
|
260
|
|---|---|---|---|---|---|---|---|
C 15 L
|
8
10 |
1,77
1,70 |
11,0
|
1171/ 599 /595
|
-
|
G 3/4
|
290
|
C 20 L
|
8
10 |
2,28
2,24 |
15,0
|
1171/ 599 /595
|
-
|
G 3/4
|
300
|
шланг высокого давления 500 мм;
винтовой компрессор

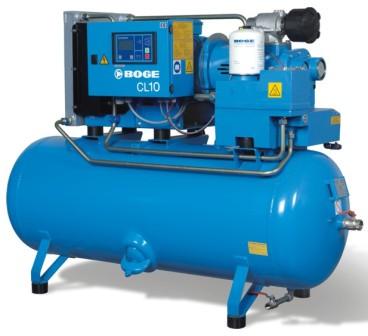

Компрессор винтовой серии C...LR 2,2-5,5 кВт (компрессор+ресивер)
Иcполнение: винтовой компрессор с электронной системой управления BOGE Basic на ресивере (гальваниз.);
max.давление: 10 и 13 атм
зашита от замерзания до -10 оС
|
модель компрессора
|
max. давление
|
производит.
|
мощность
|
габариты
|
объем ресивера
|
подсоед.
|
масса
|
серия C...LR |
атм
|
м 3/мин
|
кВт
|
мм |
л. |
кг |
|
C 3 LR |
10 |
0,240 |
2,2 |
1130/ 490/920 |
90 |
G 1/2 |
155 |
|---|---|---|---|---|---|---|---|
C 4 LR
|
10
13 |
0,340
0,234 |
3,0
|
1130/ 490/920
|
90
|
G 1/2
|
160
|
C 5 LR
|
10 |
0.545 |
4.0 |
1130/ 490/920
|
90
|
G 1/2
|
175
|
C 7 LR
|
10
13 |
0,728
0,525 |
5,5
|
1130/ 490/920
|
90
|
G 1/2
|
180
|
шланг выского давления 500 мм;
исполнение на ресивере объемом 160 л;
исполнение на ресивере объемом 270 л;
исполнение на ресивере объемом 350 л;
исполнение на ресивере объемом 500 л;
циклонный сепаратор на выходе сжатого воздуха, в комплекте с устройством автоматического слива конденсата Bekomat (электронный конденсатоотводчик, управляемый по уровню).
Компрессор винтовой серии C...LR 7,5-15 кВт (компрессор+ресивер)
Иcполнение: винтовой компрессор с электронной системой управления BOGE Basic на ресивере (гальваниз.);
max.давление: 8 и 10 атм
зашита от замерзания до -10 оС
|
модель компрессора
|
max. давление
|
производит.
|
мощность
|
габариты
|
объем ресивера
|
подсоед.
|
масса
|
серия C...LR |
атм
|
м 3/мин
|
кВт
|
мм |
л. |
кг |
|
C 10 LR |
8 10 |
1,10 |
7,5 |
1795/ 620/ 1229 |
350 |
G 1 |
370 |
|---|---|---|---|---|---|---|---|
C 15 LR
|
8
10 |
1,77
1,70 |
11,0
|
1795/ 620/ 1229 |
350 |
G 1 |
410
|
С 20 LR
|
8 10 |
2.28 2.24 |
15.0 |
1795/ 620/ 1229 |
350 |
G 1 |
430
|
шланг выского давления 500 мм;
исполнение на ресивере объемом 500 л;
исполнение на ресивере объемом 750 л;
циклонный сепаратор на выходе сжатого воздуха, в комплекте с устройством автоматического слива конденсата Bekomat (электронный конденсатоотводчик, управляемый по уровню).
Компрессор винтовой серии C...LDR 2,2-5,5 кВт (компрессор+осушитель+ресивер)
Иcполнение: винтовой компрессор с электронной системой управления BOGE Basic и рефрижераторный осушитель на ресивере (гальваниз.);
max.давление: 10 и 13 атм
зашита от замерзания до -10 оС
|
модель компрессора
|
max. давление
|
производит.
|
мощность
|
габариты
|
объем ресивера
|
температура точки росы
|
подсоед.
|
масса
|
серия C...LDR |
атм
|
м 3/мин
|
кВт
|
мм |
л. |
кг |
||
C 3 LDR |
10 |
0,240 |
2,2 |
1715/ 545/ 1185 |
270 |
+ 3 oC |
G 1/2 |
225 |
|---|---|---|---|---|---|---|---|---|
C 4 LDR
|
10
13 |
0,340
0,234 |
3,0
|
1715/ 545/ 1185
|
270
|
+ 3 oC
|
G 1/2
|
230
|
C 5 LDR
|
10 |
0.545 |
4.0 |
1715/ 545/ 1185
|
270
|
+ 3 oC
|
G 1/2
|
245
|
C 7 LDR
|
10
13 |
0,728
0,525 |
5,5
|
1715/ 545/ 1185
|
270
|
+ 3 oC
|
G 1/2
|
250
|
шланг выского давления 500 мм;
исполнение на ресивере объемом 160 л;
исполнение на ресивере объемом 270 л;
исполнение на ресивере объемом 350 л;
исполнение на ресивере объемом 500 л;
устройство автоматического слива конденсата Bekomat (электронный конденсатоотводчик, управляемый по уровню).
Компрессор винтовой серии C...LDR 7,5-15 кВт (компрессор+осушитель+ресивер)
просмотр видео>>
Иcполнение: винтовой компрессор с электронной системой управления BOGE Basic и рефрижераторный осушитель на ресивере (гальваниз.);
max.давление: 8, 10 атм
зашита от замерзания до -10 оС
|
модель компрессора
|
max. давление
|
производит.
|
мощность
|
габариты
|
объем ресивера
|
температура точки росы
|
подсоед.
|
масса
|
серия C...LDR |
атм
|
м 3/мин
|
кВт
|
мм |
л. |
кг |
||
C 10 LDR |
8 10 |
1,10 1,06 |
7,5 |
1814/ 620 /1282 |
350 |
+ 3 oC |
G 1/2 |
400 |
|---|---|---|---|---|---|---|---|---|
C 15 LDR
|
8
10 |
1,77
1,70 |
11,0
|
1814/ 620 /1282
|
350
|
+ 3 oC
|
G 1/2
|
440
|
C 20 LDR
|
8 10 |
2,28 2,24 |
15.0 |
1814/ 620 /1282
|
350
|
+ 3 oC
|
G 1/2
|
460
|
шланг выского давления 500 мм;
исполнение на ресивере объемом 500 л;
исполнение на ресивере объемом 750 л;
устройство автоматического слива конденсата Bekomat (электронный конденсатоотводчик, управляемый по уровню).
.
.jpg)
Компрессор винтовой серии C...LDR Paintline 7,5-11 кВт (компрессор+осушитель+ресивер+слив коненсата+очиститель конденсата+ пре- микро- и угольный фильтры)
скачать брошюру>>
Иcполнение: винтовой компрессор с электронной системой управления BOGE Base control, рефрижераторный осушитель, пре-фильтр, микро-фильтр, угольный адсорбер на ресивере (гальваниз.);
автоматический слив конденсата;
масло-водо-сепаратор конденсата (очиститель конденсата);
частотный преобразователь (только для C 9 LDFR);
шумопоглощающий кожух (кроме C 7 LDR);
дополнительный концевой охладитель (для C 7 LDR);
max.давление: 8, 10 атм
зашита от замерзания до -10 оС
|
модель компрессора
|
max. давление
|
производит.
|
мощность
|
габариты
|
объем ресивера
|
температура точки росы
|
подсоед.
|
масса
|
серия C...LDR Paintline |
атм
|
м 3/мин
|
кВт
|
мм |
л. |
кг |
||
C 7 LDR
Paintline |
10 |
0,728 |
5,5 |
1715/ 545/ 1185 |
160 |
+ 3 oC |
G 1/2 |
250 |
|---|---|---|---|---|---|---|---|---|
C 9 LFDR
Paintline |
8 10 |
0,26...1,27 0,25...1,12 |
7,5 |
1820/ 633 /1270 |
270 |
+ 3 oC |
G 1/2 |
362 |
C 10 LDR Paintline
|
8
10 |
1,1
1,06 |
7,5
|
1814/ 620 /1282
|
350
|
+ 3 oC
|
G 1/2
|
400
|
C 15 LDR Paintline
|
8
10 |
1,77
1,70 |
11,0
|
1814/ 620 /1282
|
350
|
+ 3 oC
|
G 1/2
|
440
|
исполнение на ресивере объемом 270, 350 и 500 л (для C 7 LDR и C 9 LDFR);
исполнение на ресивере объемом 350, 500 и 750 л (для C 10 LDR и C 15 LDR)
Преимущества винтовых компрессоров BOGE серии C...L/LR/LDR/LF/LFR/LFDR:
- высокое "немецкое" качество исполнения компрессора, надежность в работе
- высокий КПД
- модельная конструкция, возможность моделирования конкретного компрессора под любые индивидуальные нужды
- простота в эксплуатации и обслуживании
- низкий уровень шума (59-70 дБА)
- компактность и простота конструкции компрессора
